Comment tester la résistance d'isolement d'une pompe submersible Ss ?

En tant que fournisseur de pompes submersibles Ss, garantir la sécurité et le bon fonctionnement de nos produits est de la plus haute importance. Un aspect crucial de la maintenance et de la sécurité des pompes consiste à tester la résistance d’isolation. Dans cet article de blog, je partagerai avec vous comment tester la résistance d'isolation d'une pompe submersible en acier inoxydable, en vous fournissant des conseils étape par étape et des considérations de sécurité importantes.

Pourquoi tester la résistance d’isolation ?

Les tests de résistance d'isolement sont un outil de diagnostic fondamental pour les équipements électriques, y compris les pompes submersibles en acier inoxydable. L'isolation du moteur de la pompe est conçue pour empêcher le courant électrique de fuir vers le boîtier métallique de la pompe ou d'autres pièces conductrices. Au fil du temps, des facteurs tels que l’humidité, la chaleur, les contraintes mécaniques et l’exposition aux produits chimiques peuvent dégrader l’isolation. Une faible valeur de résistance d'isolement peut indiquer des dommages à l'isolation, pouvant entraîner des fuites électriques, des courts-circuits et même constituer un grave danger pour la sécurité des opérateurs et de l'environnement. En testant régulièrement la résistance d'isolation, nous pouvons détecter rapidement les problèmes potentiels, prévenir les pannes d'équipement et garantir le fonctionnement sûr de la pompe.

Outils requis

Avant de commencer à tester la résistance d'isolement d'une pompe submersible en acier inoxydable, vous aurez besoin des outils suivants :

1. Testeur de résistance d'isolation (Megger): Il s’agit du principal outil de mesure de la résistance d’isolement. Assurez-vous que le mégohmmètre a une tension nominale appropriée pour la pompe. Pour la plupart des pompes submersibles Ss, un mégohmmètre de 500 volts ou 1 000 volts est couramment utilisé.
2. Équipement de sécurité: Portez un équipement de protection individuelle (EPI) approprié, y compris des gants isolants et des lunettes de sécurité, pour vous protéger des chocs électriques.
3. Tournevis et clés: Vous aurez peut-être besoin de ces outils pour accéder aux connexions électriques de la pompe.

Procédure de test étape par étape

Étape 1 : Préparation

• Isoler la pompe: Tout d'abord, assurez-vous que la pompe submersible Ss est complètement déconnectée de l'alimentation électrique. Il s’agit d’une étape de sécurité essentielle pour éviter les chocs électriques pendant le processus de test. Coupez le disjoncteur ou retirez le fusible associé à la pompe.
• Décharger les condensateurs: Si la pompe est équipée de condensateurs, utilisez un outil de décharge approprié pour les décharger en toute sécurité. Cela permet d’éviter les chocs électriques et les résultats de tests inexacts.

Étape 2 : accéder aux connexions électriques

• Ouvrez la boîte à bornes: Utilisez les tournevis ou clés appropriés pour ouvrir la boîte à bornes de la pompe submersible Ss. À l'intérieur de la boîte à bornes, vous trouverez les connexions électriques pour les enroulements du moteur et la connexion à la terre.
• Identifier les conducteurs: Identifiez les conducteurs de phase (généralement étiquetés L1, L2, L3 pour les pompes triphasées ou L pour les pompes monophasées) et le conducteur de terre (généralement étiqueté G).

Étape 3 : Connectez le Megger

• Réglez le Megger: Réglez le mégohmmètre sur le réglage de tension approprié (500 V ou 1 000 V, selon les exigences de la pompe).
• Connectez les cordons de test: Connectez les cordons de test du Megger aux conducteurs. Pour mesurer la résistance d'isolement entre les conducteurs de phase et la terre, connectez un cordon de test à un conducteur de phase et l'autre au conducteur de terre. Assurez-vous que les connexions sont sécurisées.

Étape 4 : Effectuer le test

• Prenez la lecture: Une fois les connexions établies, allumez le mégohmmètre et laissez-le appliquer la tension de test pendant une période spécifiée, généralement 60 secondes. Pendant ce temps, le mégohmmètre mesurera la résistance d'isolement et affichera le résultat sur son écran.
• Enregistrer la lecture: Enregistrez la valeur de la résistance d’isolement. Une valeur de résistance d'isolement élevée (généralement de l'ordre de plusieurs mégohms) indique une bonne isolation. Une valeur faible (inférieure à 1 mégohm) peut indiquer un dommage à l'isolation.

Étape 5 : Répétez le test

• Tester toutes les phases: Si la pompe est une pompe triphasée, répétez le processus de test pour chaque conducteur de phase contre le sol. Cela garantit que l’intégrité de l’isolation de tous les enroulements du moteur est vérifiée.
• Test entre les phases (facultatif): Dans certains cas, il peut également être nécessaire de tester la résistance d'isolement entre les conducteurs de phase. Cela peut aider à détecter tout court-circuit interne dans les enroulements du moteur. Pour ce faire, connectez les cordons de test du Megger entre deux conducteurs de phase différents et effectuez la lecture.

Étape 6 : Interpréter les résultats

• Valeurs acceptables: Les valeurs de résistance d'isolement acceptables peuvent varier en fonction des spécifications de la pompe et de l'application. En règle générale, pour la plupart des pompes submersibles Ss, une valeur de résistance d'isolement d'au moins 1 mégohm est considérée comme acceptable. Cependant, il est toujours préférable de se référer aux directives du fabricant de la pompe pour connaître les exigences spécifiques.
• Enquête plus approfondie: Si la valeur de la résistance d'isolement est inférieure à la plage acceptable, une enquête plus approfondie est nécessaire. Cela peut impliquer de vérifier la présence d'humidité, une isolation endommagée ou d'autres problèmes électriques.

Considérations de sécurité

• Sécurité électrique: Suivez toujours les procédures de sécurité électrique appropriées lors du test de la résistance d'isolation d'une pompe submersible en acier inoxydable. Assurez-vous que la pompe est débranchée de l’alimentation électrique avant de commencer le test et portez un EPI approprié.
• Environnement de test: Effectuez le test dans un environnement sec et propre pour éviter des résultats inexacts dus à l'humidité ou aux contaminants.
• Manipulation du Megger: Manipulez le mégohmmètre avec précaution et suivez les instructions du fabricant pour son fonctionnement. Ne touchez pas les cordons de test pendant que le mégohmmètre applique la tension de test.

Conclusion

Tester la résistance d'isolation d'une pompe submersible Ss est un élément essentiel de la maintenance et de la sécurité de la pompe. En suivant les étapes décrites dans cet article de blog, vous pouvez mesurer avec précision la résistance d'isolation et détecter rapidement les problèmes potentiels. Des tests réguliers de résistance d'isolation peuvent contribuer à prolonger la durée de vie de la pompe, à éviter des pannes coûteuses et à garantir la sécurité de vos opérations.

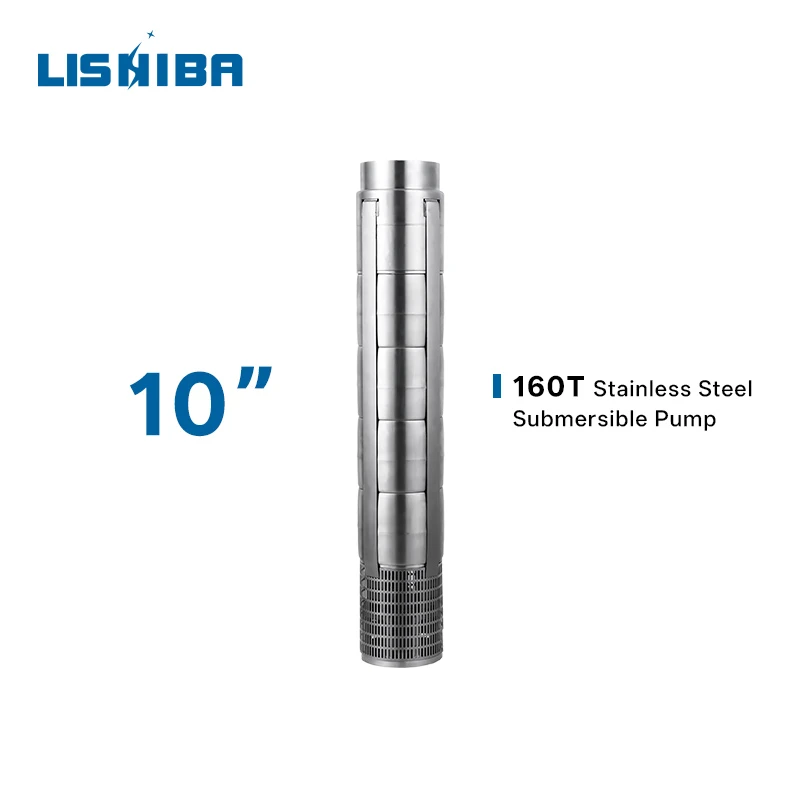

Si vous êtes à la recherche d'une pompe submersible en acier inoxydable de haute qualité, nous avons ce qu'il vous faut. NotrePompe submersible en acier inoxydableest conçu avec les dernières technologies et des matériaux de haute qualité pour garantir des performances fiables. Nous proposons égalementPompe à eau en acier inoxydableetPompe submersible à grand volumeoptions pour répondre à différents besoins.

Si vous avez des questions sur nos produits ou si vous souhaitez discuter d'un achat potentiel, n'hésitez pas à nous contacter. Nous sommes toujours prêts à vous aider à trouver la solution de pompe parfaite pour votre application.

Références

• Guide d'installation électrique pour les pompes submersibles, manuel du fabricant de pompes
• Normes d'essai de résistance d'isolement, Commission électrotechnique internationale (CEI)
